Thermografie, Bilder: Thermographie / Thermografiebilder Wärmebild

Thermogramm / Wärmebild Haus - Gebäudethermographie, Beispiel- Wärmebildkamera: Impac IVN 770P

Wie funktioniert die Messung?
Eine Wärmebildkamera macht unsichtbare Wärmestrahlung sichtbar (vereinfacht: schlecht gedämmte Stellen erscheinen rot, gut gedämmte / "isolierte" Flächen blau). Nähere technische Informationen zum Verfahren finden sie hier: Gebäudethermographie / Thermographiebilder

Auch bei Schimmelbefall oder der vorbeugenden Suche nach Feuchtigkeit kann eine Wärmebildkamera hilfreich bei der Suche der Ursache sein, (siehe z.B. www.radio101.de/ thermografie/taupunkt.htm

Leistung: Es werden mittels einer modernen Wärmebildkamera / Infrarotkamera ca. 10-15 Aufnahmen von Ihrem Haus oder Ihrer Wohnung gemacht, sowohl von Aussen ( = klassische Gebäudethermographie) als auch Aufnahmen in Innenräumen ( = Suche nach Wärmebrücken, z.B. bei Schimmelbefall).

Es können aber nach Kundenwunsch auch Wärmebilder von Geräten, Platinen, Schaltschränken etc. angefertigt werden oder Lecks (z.B. in Heizungsanlagen) gesucht werden.

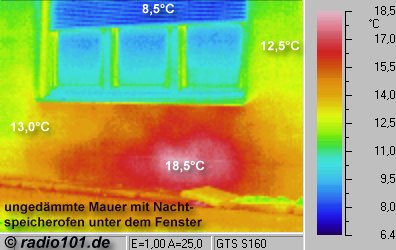

Wärmebild: Heizung unter Fenster gibt Wärme nach draussen ab - Thermogramm / Infrarotaufnahme / Wärmebild / Thermografische Aufnahme

Wärmebild: Heizung unter Fenster gibt Wärme nach draussen ab - Thermogramm / Infrarotaufnahme / Wärmebild / Thermografische Aufnahme

Die Infrarotbilder werden Ihnen vor Ort ausführlich erklärt und vorhandene Schwachstellen und deren Behebung aufgezeigt. Die Thermograhpiebilder erhalten Sie anschliessend per e-mail zugesandt.

"Carpe Noctem": Um Verfälschungen durch die Sonne zu verringern, werden die Aufnahmen im Regelfall in Winternächten gemacht (Dauer: ca. 20-40 Minuten), dazu sollte es nachts bzw. morgens 6-7 Grad oder weniger sein (siehe dazu auch die Fragen & Antworten weiter unten).

Bei Interesse oder Fragen senden Sie einfach eine E-Mail.

Antworten auf häufige Fragen ("FAQ´s", frequently asked questions):

Muss / kann ich vor oder während der Aufnahmen irgend etwas tun?
JA! Heizen. Um mittels Gebäudethermographie aussagekräftige Aufnahmen zu erhalten, muss zwischen drinnen und draussen ein Temperaturunterschied von mindestens 10 (besser 15-20) Grad herrschen (das bedeutet auch: nur bei Räumen, die beheizt sind, kann man sinnvolle Messungen machen). Tip: Am Besten heizen Sie schon ca. 12-24h vor den Wärmebildaufnahmen ein wenig mehr ein, z.B. auf 22-23 Grad (ggfs. Nachtabsenkung abschalten).
Etwaige Rolläden sollten 1h vor der Messung hochgezogen sein, alle Fenster und Türen fest schliessen (d.h. kein Fenster auf Kipp).
Denken sie daran: Gegenstände oder Bewuchs wie z.B. gestapeltes Brennholz, Schränke, Efeu etc. machen eine Thermografiemessung in Ihrer Gesamtheit natürlich nicht komplett unmöglich, aber: zumindest an den Flächen, die zugestellt oder zugewachsen sind, kann natürlich nichts gemessen werden, d.h. dort, wo Sie auf jeden Fall etwas genaues sehen wollen, darf nichts davorstehen.
Ich habe ein Angebot für unter hundert Euro gefunden. Hat das einen Haken ?
Fragen Sie, ob dort noch Zusatzkosten hinzukommen (z.B. für Zeit oder Kilometergeld) und wie gross der Umfang ist (z.B. die Anzahl der Bilder). Bei uns bekommen Sie 10-15 Bilder (wenn Sie wünschen, nicht nur von aussen, sondern auch - z.B. wg. Wärmebrücken - von innen, s. o.) und es kommen keine weiteren Kosten hinzu.
Auch die Kamera (und somit die Auflösung der Bilder) kann eine Rolle spielen; wir arbeiten mit einer Auflösung von 320 x 240 ( = 76800) Pixeln. Preiswertere Kameras haben z.B. nur 160 x 120 = 19 200 Pixel .
VORSICHT, NEPP: suchen Sie NEUTRALE Thermografen und Energieberater, d.h. keine, die ein offenes (oder verborgenes) wirtschaftliches Interesse daran haben könnten, Teile Ihres Hauses (z.B. Fenster) "schlechtzureden" um ihnen dann neue zu verkaufen. Bei jeder Wärmebildkamera und Nachbearbeitung kann man durch entsprechende (manipulative) Einstellung der Parameter fast jedes Haus schlecht aussehen lassen. Z.B. bieten manche Fensterbaufirmen Thermografieaufnahmen weit unter den üblichen Marktpreisen an - warum wohl? Damit soll natürlich nicht gesagt werden, dass dies immer unseriös sein muss, aber ein gesundes Misstrauen schadet nicht.
Ich habe mehrere Angebote mit einem Endpreis um die 400-500 Euro gefunden. Warum machen Sie das viel preiswerter, gibt es da einen Haken ?
Wir legen pro Region mehrere Aufträge zusammen. Dadurch kann die thermografische Untersuchung zwar ggfs. erst in ein paar Wochen statfinden und man ist an einen "Sammeltermin" gebunden ( - das ist der Haken, wenn Sie so wollen ;-) - aber dadurch können wir bundesweit in (fast) jeder Region günstige Preise anbieten.
Ein weiterer Unterschied ist, dass bei teureren Angeboten im Regelfall eine eine mehrseitige schriftliche Auswertung dazugehört (fragen sie ggfs. danach). Dies machen wir zwar nicht, aber wir erklären Ihnen die Bilder vor Ort genau und machen Ihnen Vorschläge, wie Sie Abhilfe schaffen können. Zumal: die Bilder sprechen meist für sich, siehe z.B. Thermogaphiebilder / Thermographische Aufnahmen: Häuser.
Wer aber (z.B. für ein Gerichtsverfahren) eine schriftliche Ausarbeitung benötigt, sollte/muss die teureren Angebote wählen, bei denen dies oft dazugehört.
Übrigens kann (siehe dazu auch Punkt 11) auch ein Energieberater eine schriftliche Auswertung, wie sie für Förderanträge benötigt wird, vornehmen, der uns zuvor beauftragt hat, die Wärmebilder Ihres Hauses anzufertigen.
Ist der von Ihnen genannte Preis (hier: 170 Euro) wirklich der absolute Endpreis oder kommt dort noch irgendetwas dazu ? (Steuern, Kilometergeld, Dieselzuschlag, Zeitaufwand...)
Es kommt nichts hinzu, das ist der Endpreis. Bei Barzahlung erhalten Sie die Bilder sogar (per E-mail) noch am gleichen Tage, bei Überweisung entsprechend nach Zahlungseingang.
Muss ich bar bezahlen?
Das können Sie zwar gerne, müssen Sie aber nicht: Gegen Ende unseres Besuchs erhalten Sie eine Rechnung und überweisen den Betrag. Sofort nach Zahlungseingang werden die Bilder per E-mail an Sie versandt (bei Barzahlung bekommen Sie die Bilder noch am gleichen Tage zugemailt).
Die Messungen sind ja wetterabhängig, es muss kalt genug sein. Wieso können Sie mir da einen festen Termin in ca. drei Wochen nennen? Sie können doch gar nicht wissen, wie das Wetter dann sein wird ?
Doch, wir verfügen über besondere Verbindungen zu Petrus - OK, ganz im Ernst: natürlich wissen auch wir nicht im Voraus, ob das Wetter an dem angepeilten Termin geeignet ist (nämlich: frühmorgens oder nachts weniger als ca. 6-7 Grad). Aber wenn das Wetter nicht passen sollte, dann wird der Termin (für alle dort geplanten thermographischen Untersuchungen) ensprechend um 1-2 Tage oder ggfs. ein paar Wochen verschoben. Natürlich werden Sie über eine sich abzeichnende Verschiebung bereits im Vorfeld informiert.
Wieviel Grad muss es draussen sein, damit man sinnvolle Aufnahmen bekommt? Ich habe mal gehört, dazu muss es unter Null Grad sein ?
Nein, unter Null braucht es dazu nicht zu sein (...es sei denn, Sie "heizen" Ihre Wohnung nur auf 10 Grad auf ;-). Die Temperaturdifferenz sollte ca.15 Grad (oder mehr) betragen, d.h. ab ca. 5-6 Grad Aussentemperatur bekommt man vernünftige Ergebnisse. Kälter schadet zwar natürlich nicht, ist aber nicht unbedingt nötig. (Und falls es z.B. mal 8 oder 9 Grad sein sollten, selbst dann geht es noch: dann dreht man drinnen entsprechend etwas mehr, z.B. auf ca.23/24 Grad auf. Das sind aber eher die Ausnahmen, im Normalfall machen wir unsere Messungen natürlich bei ca. 5 Grad. ;-)
Daher finden die Messungen in der Übergangszeit fast nur morgens statt; im Winter funktioniert es auch nachts, z.B. um 01h Tip: Denken Sie daran, generell ca. 12-24h vor der Messung gut einzuheizen. Denn nur bei beheizten Räumen funktioniert das Ganze.
Ich kann während der Woche nicht so gut. Arbeiten Sie auch Sonntags?
Ja. Mehr noch: besonders ausserhalb von NRW liegen zwar nicht alle aber zumindest die meisten Termine an einem Wochenende, meist Freitag-/Samstag nachts.
Muss ich (oder ein von mir Beauftragter) dabei anwesend sein?
Wenn Sie dafür sorgen, dass alle in Frage kommenden (Aussen-)Flächen nachts frei zugänglich sind: Nein.
Aber es schadet nicht, denn zum einen kann man dann gleich vor Ort die Aufnahmen sehen und besprechen. Zum anderen liegt es alleinig in der Verantwortung des Auftraggebers (Hausherren), vor Ort (nachts!) problemlose Zugangsmöglichkeiten zu schaffen. Sollten die Thermografie-Aufnahmen oder ein Teil davon nur deshalb nicht möglich sein, weil es unerwarteterweise an Zugangsmöglichkeiten fehlt (z.B. weil Tore o.ä. versperrt sind), berechtigt dies daher nicht zu einer Minderung des vereinbarten Pauschalpreises.
Ich möchte einen Energieausweis für mein Haus. Muss ich dazu zuvor Wärmebilder machen lassen?
Nein. (Sie können zwar durch die Wärmebilder sehen, wo Sie Ihr Haus noch dämmen sollten, aber für einen Energieausweis benötigen Sie diese Aufnahmen nicht).
Kann ich die Kosten Ihrer Thermografieaufnahmen (oder zumindest einen Teil davon) über Fördermittel zurückbekommen ?
Jein: das hängt grundsätzlich vom Einzelfall ab. Wenden Sie sich dazu bitte an einen vom BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle) gelisteten Energieberater (...damit Sie nicht lange suchen müssen, diese Energieberaterliste finden Sie HIER: Energieberaterliste des BAFA )
Dieser Energieberater kann mit unseren Thermogrammen (Wärmebildern) einen Bericht und einen Förderantrag gemäss der BAFA-Richtlinien zur Vor-Ort-Beratung erstellen. Er muss dazu u.a. (Details siehe Richtlinien) unsere Thermogramme sowie (noch vom Energieberater oder Ihnen anzufertigende) normale Fotos der Gebäudeflächen einreichen, allgemeine Erläuterungen zur Interpretation der Farbverläufe machen, die Schwachstellen jedes Bildes beschreiben und schliesslich Massnahmenempfehlungen hinsichtlich der erkannten Schwachstellen vorschlagen.
Weitergehende Informationen dazu erhalten Sie von Ihrem Energieberater.

...auch privat ist die Thermografie inzwischen zu einem meiner Steckenpferde geworden, hier ein paar Bilder: Thermographische Aufnahmen: Häuser (Gebäudethermographie) | Tiere | Menschen | Technik und diverses.
